• 19种信号兼容输入，量程、小数点任意设定
• 上限、上上限、下限、下下限4个继电器报警输出

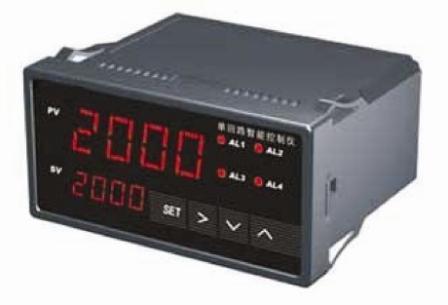

• PV窗口显示测量值，SV窗口显示报警值
• 特别适合多点、多段不同输出的自动控制系统
• 输出接口采用模块化设计，功能配置方便灵活

• 工作电源：AC/DC85～260V (其它电压可定制)
• 功      耗：小于5W
• 输入信号：(共19种)

热 电 偶：T、R、J、WRe3-25、B、S 、K、 E

热 电 阻：Pt100、Cu50

标准信号：0～375Ω、0～75mV、0～30mV

               0～5V、1～5V、0～10V、0～10mA、

               0～20mA、4～20mA

• 显示范围：-1999～9999
• 冷端补偿：0～50℃
• 基本误差：0.2%FS±1个字
• 馈电输出：DC24V/30mA
• 触点容量：AC250V/3A；DC24V/5A
• 变送输出信号：0～20mA、4～20mA、0-5V、0-10V等
• 变送负载能力：不小于500Ω
• 使用环境：0～50℃；≤85%RH
• 通讯输出：接口方式为光电隔离主从异步串行   RS-485通讯接口，波特率1200～9600bps

外形尺寸（mm）	型号	外形尺寸	开孔尺寸
	XMD612	48*48*108（方）	44*44
	XMD613	48*96*112（竖）	44*92
	XMD614	96*48*112（横）	92*44
	XMD615	72*72*112（方）	67*67
	XMD616	96*96*112（方）	92*92
	XMD617	80*160*80（竖）	76*152
	XMD618	160*80*80（横）	152*76

变送输出	缺省	无变送输出
	B	有变送输出（客户指定）

通讯输出	缺省	无通讯输出
	RS485	有RS485通讯输出
