产品名称:ML-8系列超声波物位计(非接触式测量) 价格:¥680(含17%增值税)
产品详细介绍
超声波物(液)位计由超声波传感器及电子变送器单元构成。传感器安装于容器上部,在电子单元的控制下,传感器向被测物体发射一束超声波脉冲。声波被物体表面反射,并被传感器接收转换为电信号。从超声波发射到重新被接收,其时间与传感器至被测物体的距离成正比。电子单元检测该时间,并根据已知的声速计算出被测距离。通过CPU的运算就可得出物位值。超声波在气体中的传播速度受气体温度所影响,因此物位计工作时需要检测气体温度,对声速进行补偿,以保证测量精度。
超声波物位计工作原理:

主要特点:
  • 非接触测量,高性能、低成本、免维护、高精度、长寿命
  • 智能信号处理技术,仪表适应各种工况条件
  • 两线制、三线制、隔离四线制多种选择
  • 24VDC、220VAC 供电可选
  • 过压、过流、雷电保护
  • 光电隔离4-20mA电流输出
  • 多种通讯接口(可选)
  • 故障报警输出电流22mA
  • 大电流双继电器上下限报警输出
  • LCD液晶或LED数码管显示窗,外形美观精致
  • 防腐塑料外壳(IP67),耐酸碱,适应恶劣环境
  • 灵活的支架、法兰、螺纹安装(可选)
  • 低频声波能够测量粉末状料位、泡沫状液位
  • 双通道多点物位、物位差测量
  • 嵌入式一体型明渠液位、明渠流量测量

技术参数:
  • 测量原理:超声波测距技术,回波时间行程原理
  • 量程范围:0-2、3、4、6、8、12、15、20、25、30、40米
  • 盲区:0.25-1.0米(量程越大盲区越大)
  • 测量精度:实际量程的0.2%(空气中)
  • 显示分辨率:1mm
  • 显示形式:LCD或LED电流输出:4~20mA
  • 输出负载:0~500Ω
  • 输出分辨率:实际量程的0.03%
  • 失效保护:电流输出22mA
  • 继电器输出:上下限报警控制
  • 继电器模式:常开或常闭
  • 继电器数量:2个(分体可选多个继电器)继电器规格:5A/250VAC、5A/30VDC
  • 温度范围:-45oC~95oC
  • 温度补偿:智能测温自动补偿
  • 压力范围:±0.2MP
  • 输入电源:AC220V、DC24V(订货可选)
  • 电源功耗:最大80mAV
  • 声波束角:3o~8o(3db)
  • 检测周期:1秒
  • 外壳材料:ABS工程塑料、PVC、或铝壳
  • 传感器材料:PVC/PPR/四氟(可选)
  • 保护等级:IP67
  • 安装方式:法兰、螺纹或支架

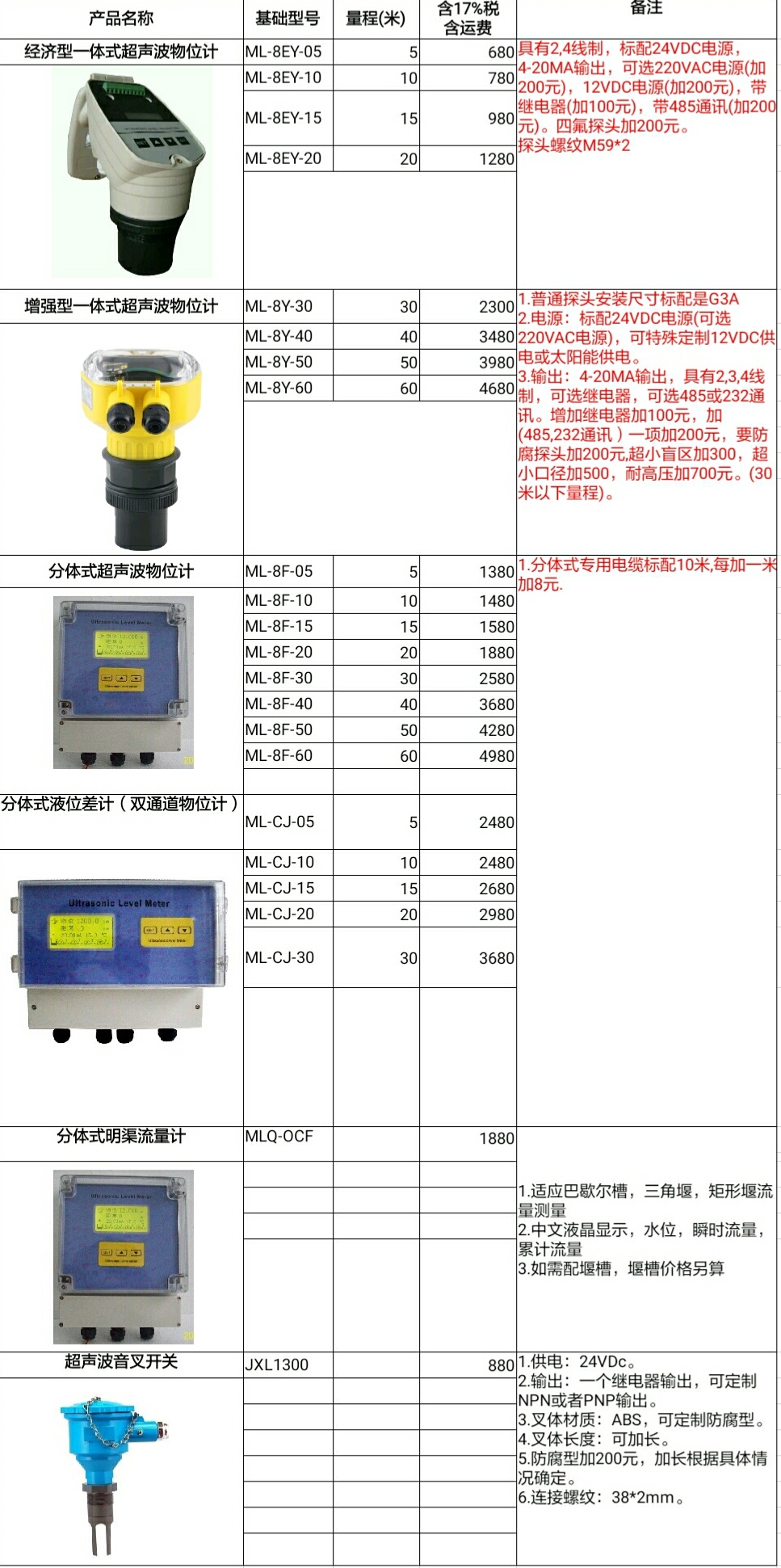

产品对应型号

过程连接:
ML-8系列超声波物位传感器安装可选螺纹、法兰、支架等多种方案
螺纹安装
法兰安装
支架安装
适用范围:0-8米
标准:国标法兰(可选)
适用范围:0-40米
标准:根据现场工况条件选定材料安装
适用范围:0-40米
