LUGB型涡街流量计主要用于工业管道介质流体的流量测量,如气体、液体、蒸汽等多种介质。其特点是压力损失小,无可动机械，本仪表采用压电应力式传感器,可靠性高,可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用。

测量原理：

在流体中垂直地插入一根柱状阻力体时，在其两侧就会交替地产生旋涡，随着流体向下游方向运动，形成旋涡列，称为卡曼涡街。产生涡街的阻力体称旋涡发生体。实验证明，旋涡的频率与流速成正比，可用下式表示：

其中：
V-旋涡频率　　　　　　 Sr-斯特劳哈尔
d-柱状体迎流面宽　　　 V-管内平均流速
D-管道内径

实验证明：当两列旋涡之间的距离h和同列两个旋涡之间的距离L满足公式 L/h=0.281 时非对称旋涡列就能保持稳定状态。当流体雷诺数Re在5000-150000之间范围内时，Sr基本不变，所以d和Sr为定值时旋涡发生体的频率f与流体的平均流速成正比，即与体积流量Q成正比而与压力、温度、密度等参数无关。
　　当旋涡在柱体两侧产生时，传感器受到与流向垂直的交变升力的作用感生信号，升力的变化频率是旋涡频率，传感器将信号送转换器放大整形后得到与流速成线性比例的脉冲信号直接输出或将其转换成4~20mA标准信号输出，流量Q与频率f的关系如下式：

其中： Q-瞬时体积流量(升/秒) f-频率 (Hz) k-仪表常数 (次/升)

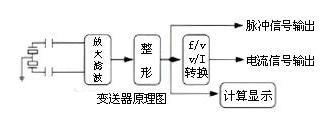

其功能模块如下：

技术参数:

采用标准		Q/YHC0401-2001 JB/T6807-93
测量介质		气体、液体、蒸汽
口径规格	法兰卡装式口径规格	25，40，50，65，80，100
	法兰连接式口径规格	100，125，150，200
	接入式口径规格	150~2000
流量测量范围	正常流速测量范围	气体：5~50m/s 液体：0.5~7m/s
	正常流量测量范围	液体、气体流量测量范围见表2 蒸汽流量测量范围见表3 插入式流量测量范围见表4
测量精度		法兰卡装式、法兰式为1级、1。5级
		插入工业管道上精度为2.5级
被测介质温度		-25 ℃~100 ℃ -25 ℃~150 ℃ -25 ℃~250 ℃
工作压力		1.6MPa； 2.5MPa; 4.0 MPa
输出信号	脉冲电压输出信号	高电平：8~10V 低电平：0.7~1.3V (防爆型：高电平：4~5V 低电平：0.7~1.3V)
		脉冲占空比约为50%，传输距离为100米
	标准电流输出信号	DC4~20mA 允许外接负载电阻小于600Ω（电源24V）传输距离为3000米
仪表使用环境		temperature:-25 ℃~+55 ℃ humidity: 5~90% RH50 ℃
材质		表体为1Cr18Ni9Ti，转换器外壳为铝合金，（表体根据订货要求可用00Cr17Ni14Mo2生产）
电源		DC12V±10%； DC24V±10%； or double lithium battery 3.6V 7.5Ah
防爆等级		T1~T5
防护等级		IP65
前后直管段要求		请见下表

液体、工况气体流量范围：

通径caliber
mm

DN
mm

100

125

150

200

液体

m3 /h

0.3~4

1.2~16

1.5~18

2.25~30

4~55

5.9~84

9~135

14~200

22~330

32~480

56~800

气体

m3 /h

5~30

10.2~80

15~150

22~220

35~350

60~600

90~900

140~1400

220~2200

300~3000

550~5500

饱和蒸汽流量范围：

通径压力	25mm		32mm		40mm		50mm		65mm		80mm		100mm		150mm		125mm		200mm		温度 C	密度 kg/m 3
通径压力	最小	最大	最小	最大	最小	最大	最小	最大	最小	最大	最小	最大	最小	最大	最小	最大	最小	最大	最小	最大	温度 C	密度 kg/m 3
0.1	20	101	22.5	150	36	229	59	358	93	600	129	917	220	1.43	348	2.25	479	3.22	840	5.73	120.1	1.126
0.2	21	136	29.5	210	47	333	77	520	124	880	168	1.33	288	2.08	463	3.30	628	4.68	1.10	8.34	133.3	1.638
0.3	24	151	36	280	56	436	92	680	152	1.15	201	1.74	345	2.78	567	4.30	750	6.13	1.32	11.0	143.2	2.140
0.4	27	186	42	340	65	536	105	836	171	1.40	231	2.14	396	3.39	640	5.24	862	7.54	1.51	13.6	151.4	2.635
0.5	30	248	46	410	72	636	118	994	188	1.69	259	2.55	444	3.98	691	6.23	966	8.95	1.70	15.9	158.3	3.127
0.6	34	256	50	470	80	733	130	1.15	206	1.95	285	2.94	489	4.66	766	7.20	1.07	10.3	1.87	18.6	164.4	3.615
0.7	37	325	54	530	87	833	142	1.30	225	2.20	310	3.34	531	5.22	832	8.15	1.16	11.7	2.03	20.9	169.8	4.099
0.8	39	325	58	600	93	931	152	1.45	243	2.47	334	3.73	572	5.91	888	9.10	1.25	13.1	2.19	23.6	174.7	4.581
0.9	42	394	62	650	100	1.03	163	1.61	253	2.73	357	4.12	612	6.44	936	10.0	1.34	14.5	2.34	25.8	179.2	5.064
1.0	45	441	66	720	106	1.13	173	1.76	272	3.00	379	4.51	650	7.16	1.00	11.0	1.42	15.8	2.49	28.6	183.3	5.553
1.1	47	479	70	780	112	1.23	183	1.92	289	3.26	401	4.91	687	7.67	1.07	12.0	1.50	17.3	2.63	30.7	187.2	6.033
1.2	50	463	73	850	118	1.32	193	2.05	306	3.05	422	5.29	723	8.4	1.12	13.0	1.58	18.5	2.76	33.6	190.8	6.509
1.3	52	555	77	910	123	1.42	202	2.22	314	3.77	422	5.68	757	8.88	1.17	13.9	1.65	20.0	2.89	35.5	194.2	6.980
1.4	54	593	79	970	129	1.51	211	2.37	328	4.00	461	6.07	792	9.49	1.22	14.8	1.73	21.3	3.02	37.6	197.5	7.456
1.5	57	630	82	1.00	135	1.60	219	2.52	341	4.30	481	6.47	825	10.3	1.26	15.8	1.80	22.6	3.15	41.4	200.5	7.934
1.6	59	669	1.1	140	140	1.71	229	2.68	353	4.55	501	6.86	858	10.7	1.31	16.8	1.87	24.1	3.28	42.9	203.5	8.419
1.7	61	707	1.15	146	146	1.81	237	2.83	365	4.80	519	7.24	890	11.3	1.36	17.7	1.94	25.9	3.40	45.3	206.2	8.897
1.8	63	746	1.22	151	151	1.91	246	2.98	385	5.07	538	7.64	922	11.9	1.41	18.7	2.01	26.9	3.53	47.8	208.9	9.388
1.9	66	784	1.28	155	155	2.01	254	3.14	395	5.33	556	8.03	954	12.6	1.46	19.6	2.08	28.3	3.65	50.0	211.5	9.868
2.0	68	822	1.35	161	161	2.10	262	3.27	404	5.60	574	8.43	985	13.2	1.50	20.6	2.15	29.6	3.76	53.5	213.9	10.35
3.0	87	1.21	1.98	207	207	3.10	338	4.84	532	8.21	743	12.4	1.27	19.3	1.95	30.3	2.78	43.5	4.86	77.4	234.6	15.21
4.0	106	1.61	2.60	251	251	4.11	409	6.43	647	11.0	898	16.5	1.53	25.7	2.40	40.2	2.35	57.8	5.87	102.8	250.7	20.21
4.3	111	1.73	2.80	264	264	4.43	429	6.91	666	11.6	942	17.7	1.61	27.7	2.47	43.0	3.52	62.2	6.17	110.6	254.9	21.74

注：上表中红色区域数据单位为t/h；其余数据单位为kg/h

液（气）体插入式涡街流量计流量范围：

通径 DN	液体(m³/h)		气体(m³/h)		通径 DN	液体(m³/h)		气体(m³/h)
通径 DN	最小	最大	最小	最大	通径 DN	最小	最大	最小	最大
200	55	570	560	4530	900	1145	11450	11450	91605
250	88	885	880	7070	1000	1410	14140	14135	113095
300	125	1275	1270	10180	1100	1710	17110	17100	136840
350	170	1735	1730	13860	1200	2035	20360	20230	162850
400	225	2265	2260	18100	1300	2385	23895	23890	191125
450	286	2870	2860	22905	1400	2770	27710	27705	221660
500	350	3540	3530	28275	1500	3170	31800	31700	254455
600	505	5090	5085	40715	1600	3610	36200	36105	289510
700	690	6930	6925	55420	1800	4580	45850	45750	366410
800	900	9050	9045	72380	2000	5650	56550	56545	452365

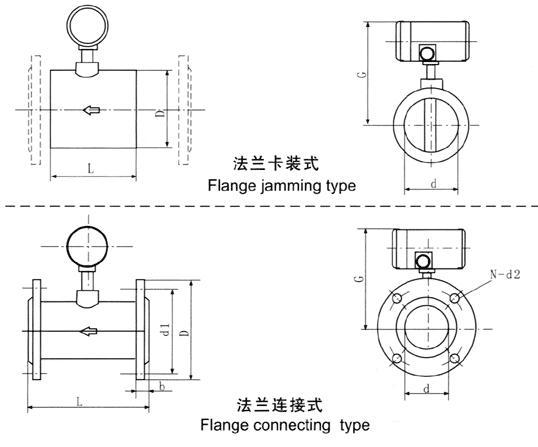

结构及尺寸：

法兰卡装式：主要用于通径在15～100范围内的满管式涡街表。参见图3及表5
法兰连接式：主要用于通径在100～200范围内的满管式涡街表。参见图3及表5
插入式：主要用于通径在200～2000范围内的大口径管道。参见图4
(球阀主要用于不断流装卸，在脏污介质中运行时便于定期清洗和维修。由用户根据需要自备)

插入式涡街流量计安装尺寸 mm

DN	H	Position
ф200－ф500	950	中心流速点
ф500－ф1000	1200
ф1000－ф1400	1500
ф1400－ф2000	1810	平均流速点

尺寸：

表体型式	公称通径mm	压力等级MPa	L mm	G		D mm	d1 mm	N-d2	d mm	b mm	重量 kg
表体型式	公称通径mm	压力等级MPa	L mm	常温	高温	D mm	d1 mm	N-d2	d mm	b mm	重量 kg
法兰卡装式	15	2.5～4.0	66	280	500	65	-	-	15	-	7.5
	25	2.5～4.0	66	280	500	65	-	-	25	-	7
	32	2.5～4.0	66	285	505	72	-	-	32	-	10
	40	2.5～4.0	70	290	510	80	-	-	40	-	11
	50	2.5～4.0	85	295	515	90	-	-	50	-	12.5
	65	1.6～2.5	98	310	530	105	-	-	65	-	17
	80	1.6～2.5	110	320	540	120	-	-	80	-	20
	100	1.6～2.5	110	330	550	150	-	-	100	-	27
法兰连接式	100	1.6	250	310	530	215	180	8-Φ18	100	26	20
	125	1.6	250	323	545	245	210	8-Φ18	125	26	22
	150	1.6	300	335	555	280	240	8-Φ23	150	28	24
	200	1.6	320	370	590	335	295	12-Φ23	200	30	31

型号及代码：

型号	基本代码									说明
LUGB
连接方式	-1									法兰式
	-2									法兰卡装式
	-3									插入式
被测介质		2								液体
		3								气体
		4								蒸汽
		5								热水
被测管道通径标志			-×××							参见表1
输出信号				-2						两线制脉冲
				-3						三线制脉冲
				-4						两线制4－20mA
表头指示					0					无指示表头
					1					智能数显指示(瞬时、累计量)
配接电源						X				DC12V 仅配脉冲输出
						Y				DC24V
						Z				电池供电
表体材料							-C			OCr18Ni12Mo2Ti
							-D			1Cr18Ni9Ti
压力								1		1.6MPa
								2		2.5MPa
								3		4.0MPa
防爆性能									N	无
									B	本安防爆

公称通径表

通径 mm	15	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500
通径标志	001	002	003	004	005	006	008	010	012	015	020	025	030	035	040	045	050

通径 mm	600	700	800	900	1000	1100	1200	1300	1400	1500	1600	…	2000
通径标志	060	070	080	090	100	110	120	130	140	150	160	…	200
