一、概述
MCT80D温度变送器将热电阻热电偶所测的温度变化通过电路处理，经信号放大后转化成标准的电流信号，信号可以供数字仪表、记录仪、模拟调节器、DCS系统，它被广泛用于工业生产过程检测与控制系统。
本产品具有以下优点：
1、多种输出方式，两线制，三线制，四线制；
2、测量范围大；使用率高，标准级输出信号；
3、冷端温度自动补偿，非线性校正电路；
本产品有隔离型和非隔离型两种类型。
二、功能
输入参数：热电阻：PT100，PT1000，CU50
热电偶：K、E、T、J、S、R、N、B
输出参数：电流输出：0-20mA,4-12-20mA,4-20mA
电压输出：0-5V,0-10V,-5V-+5,1-5V
负载电阻：电流输出： 550Ω以下；电压输出： ≥10KΩ
输出种类：单路，双路，三路，四路
辅助电源：M型：24VDC ±10％
S型：24VDC,85-265AC/DC
电源变动的影响：±0.1％/允许电压范围
安装方式： DIN导轨安装
三、性能
输入类型：热电阻，热电偶
供电电源：DC24 ，DC/AC85-265V
隔离：隔离型，非隔离型
精度等级：0.5级
线性范围：0-120%标称输入
静态功耗：0.5mW
负载电阻：≤550Ω
温漂：150(PPM/℃)
响应时间：≤150mS
绝缘电阻：≥20MΩ(DC500V)
工作温度：-20℃～+80℃
储藏条件：温度：-10℃～60℃
湿度:10～95%RH

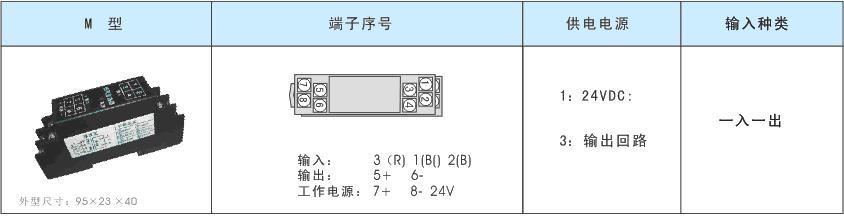

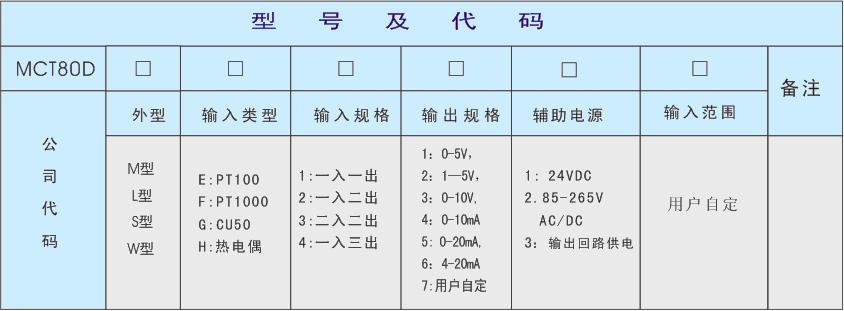

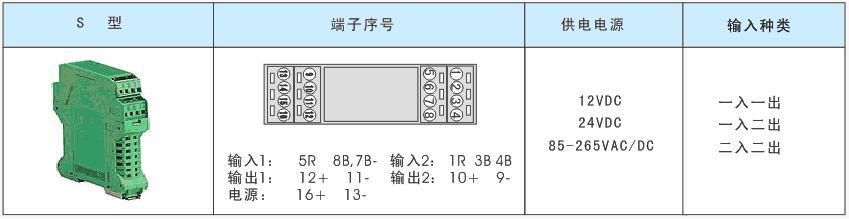

四、选型
|
