MC20CD投入式液位变送器(用于高温、腐蚀性液体、污水等)
编号：LA2016111811121
报价：￥580(含17%增值税)
产品尺寸：
报价：￥580(含17%增值税)

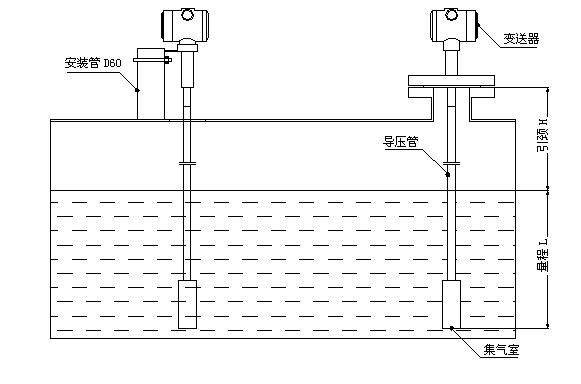

MC20CD投入式液位变送器(气体导压式，用于高温、腐蚀性液体、污水等)的传感器部分与信号处理电路在接线盒内部，由投入液体内的集气筒内的气体与介质接触，通过导气管将压力传递给传感器，避免了传感器与被测介质的直接接触，适应于高温强腐蚀性等场合，有效地解决了高温腐蚀液体以及污水液位测量的难题。它特别适合于高温、腐蚀性液体和污水的测量。
MC20CD液位变送器选用MC20B型压力变送器为压力测量部件，由集气筒采集到液位压力信号，传送给压力变送器，将压力信号转换为液位信号输出。
压力变送器与液位关系为： P=0.0098ρH+Pc
式中：P 压强MPa; ρ 液体密度（g/cm3）;H 液面深度（m）;Pc 液面压力（常压为0）
主要特点:
-
传感器不接触被测介质，可靠性高
-
独特的转换电路，性能稳定
-
过电压反极性保护
-
零位满度现场可调节
-
稳定性好，优于0.2%FS/年
主要技术参数:
|
量程（米） |
0—1.5.......50m |
|
输 出 |
4—20mA（1-5V）；0—10mA（0—5V）； |
|
精 度 |
0.5% |
|
非线性、重复性、迟 滞（%F·S） |
0.3% |
|
零点及灵敏度温度漂移（%/℃F·S) |
≤0.03 |
|
零点漂移（%/F·S4h） |
≤0.3 |
|
长期稳定性（%F·S/年） |
0.3 |
|
工作电压（V） |
+24标定（+18～+36） |
|
补偿温度（℃） |
0～70 |
|
工作温度（℃） |
-20℃～250 |
|
过载能力（%） |
300 |
|
寿 命 |
>1×108压力循环（25℃） |
|
频响（Hz） |
>1000 |
|
测量介质 |
高温液体、腐蚀性液体 |
|
膜片材料 |
316L不锈钢 |
|
防护等级 |
IP67 |
|
壳体材料 |
1Cr18Ni9Ti |
|
接口 |
投入分体式 |
产品类型:
-
MC20CD-A螺纹式导压型液位变送器
-
MC20CD-B法兰式导压型液位变送器

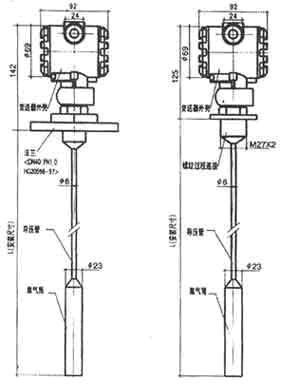

产品尺寸：
产品选型
|
MC20CD |
投入式液位变送器(气体导压式，用于高温、腐蚀性液体、污水等) | ||||||
|
|
代号 |
量程范围 | |||||
|
X |
0~1.5m…50mH2O | ||||||
|
|
代号 |
精度等级 | |||||
|
Ⅱ |
0.3 | ||||||
|
Ⅲ |
0.5 | ||||||
|
|
代号 |
输出信号 | |||||
|
E |
4~20mADC | ||||||
|
K1 |
0~10mADC | ||||||
|
K2 |
0~5VDC | ||||||
|
K3 |
1~5VDC | ||||||
|
|
代号 |
插入杆长度 | |||||
|
Lm |
单位米 | ||||||
|
|
代号 |
选型 | |||||
|
M1 |
线性指示表 | ||||||
|
M2 |
LCD数字显示表 | ||||||
|
i |
本安型iaIICT6 | ||||||
|
Z3 |
智能三按健型 | ||||||
|
Z4 |
HART型 | ||||||
|
|
代号 |
过程连接形式 | |||||
|
B2 |
螺纹安装式M27×2 | ||||||
|
B3 |
不锈钢法兰DN50PN0.6 | ||||||
|
Y |
用户约定 | ||||||
|
MC20CD X(0-5m) Ⅲ E Lm(7m) iZ4 B2 选型举例 | |||||||
