LTG型靶式流量计
编号：LA2015125223051
报价：￥请电询
3、插入式
报价：￥请电询
靶式流量计主要用于解决高粘度、低雷诺数流体的流量测量，先后经历了气动表和电动表两大发展阶段，LTG型靶式流量计是在原有应变片式靶式流量计测量原理的基础上 ，采用了最新型电容力传感器作为测量和敏感传递元件，同时利用了现代数字智能处理技术而研制的一种新式流量计量仪表，它既有孔板、涡街等流量计无可动部件的特点，同时又具有很高的灵敏度、与容积式流量计相媲美的准确度，量程范围宽。
电容式靶式流量计主要由测量管（外壳）、新型电容力传感器（含阻流元件）、积算显示和输出部分组成。根据不同的介质和工况，必须选用相适应的电容力传感器，因此，用户提供准确的计量对象及参数，生产厂家选用合适的的电容力传感器是产品能否计量准确的关键。其结构如右。
一、产品原理：
当介质在测量管中流动时，因其自身的动能与靶板产生压差，产生对靶板的作用力，使靶板产生微量的位移，其作用力的大小与介质流速的平方成正比，其数学公式为：
F = Cd·A·ρ·V2/2
其中：F：靶板所受的作用力
Cd：流体阻力系数
A：靶板对测量管轴向投影面积
ρ：工况下介质密度
V：介质在测量管中的特征流速
靶板所受的作用力，经靶杆传递使传感器的弹性体产生微量变化，经过电路转换，输出相应的电信号。
采用电容式力传感器的是LTG型靶式流量计真正实现高精度、高稳定性的关键核心，彻底改变了原有应变式靶式流量计温漂大 ，抗过载(冲击)能力差，存在静态密封点等种种限制，不但发挥了靶式流量计原有的技术优势，同时又具有与容积式流量计相媲美的测量准确度，加之其特有的抗干扰、抗杂质性能，除能替代常规流量所能测量的流量计量问题，尤其在小流量、高粘度、易凝易堵、高低温、强腐蚀、强震动等流量计量困难的工况中具有很好的适应性。目前已广泛应用于冶金、石油、化工、能源、食品、环保等各个领域的流量测量。
二、产品特点：
-
适用管径范围宽：Φ10~Φ2000至更大；
-
适用温度范围广：-196°C ~ 500°C；
-
适用高/低压力工况：0~42MPa；
-
适用各种介质：气体、液体（包括高粘度液体、浆体）、蒸汽；
-
适用于低流速介质，其可测量最低流速为0.08m/s。
-
仪表结构坚固，无可动部件，插入式结构,拆卸方便；
-
传感器不与被测介质接触,不存在零部件磨损,使用安全可靠；
-
压力损失小，仅为标准孔板的1/2△P 左右；
-
抗干扰，抗杂质能力强；
-
安装简单方便，极易维护；
三、技术参数：
|
液体；气体；蒸汽 | ||||||
|
公称直径 |
法兰式15～500mm |
夹装式15～500mm |
插入式65～3000mm | |||
|
公称压力 |
0．6～42MPa |
0.6～42MPa |
0.6～42MPa | |||
|
介质温度 |
-200℃～+500℃或更高温度 | |||||
|
精 确 度 |
±0.2% |
±0.5% |
±1.0% |
±1.5% | ||
|
范 围 度 |
1：3（液体） |
1：5（液体、气体） |
1：10（液体、气体） |
1：10（蒸汽） | ||
|
补偿形式 |
温度补偿；压力补偿 | |||||
|
重 复 性 |
0.05%～0.08% | |||||
|
供电电源 |
机内自备锂电池（3.6V）；外供电源24VDC | |||||
|
输出形式 |
现场显示；4～20mA二线制；脉冲0～5V；RS485/RS232；GPRS无线远传 | |||||
|
测量管材料 |
碳钢；不锈钢；亦可按用户要求协商提供 | |||||
|
防爆标志 |
本安型（ExiaIICT4）； 隔爆型（ExdIICT4） | |||||
|
防护等级 |
IP65；IP67 | |||||
|
法兰规格 |
流量计连接法兰规格执行GB/T系列标准，也可以根据用户要求特殊加工。 | |||||
四：典型应用：
气体类： 煤气、空气、氢气、天然气、氮气、液化石油气、过氧化氢、烟道气、甲烷、丁烷、氯气等；
液体类： 重油、石蜡、沥青、硫酸、食用油、渣油、丙酮、柴油、矿井水、洗涤剂、酱油、汽油、硅油、糖浆、溶剂 、香水、海水、航空煤油、皂酮水、葡萄糖、菜油酸、盐水、浆糊、墨水、冷却剂、乙二醇、矿物油 、液态糖、盐酸、汽车涂料、树脂、牛油、 菜油、液氧、洗发液、牙膏、凝胶、燃油、牛奶、漂白剂、调节剂、苏打、添加剂、清洗剂、碱性、氨、船用油、化学试剂、煤油、甘油、染料、水、硝酸 、高沸点有机溶液、猪油、添加剂、酒精、油、乙烯、聚丙烯、甲笨等；
五、仪表输出及联线
a、电流输出：４～20mA；电源：10-32VDC,二线制；
b、脉冲输出：0～1000Ｈz ；内阻1000欧；电源：10-32VDC；10mA (带背光20mA)；
d、HART协议；
仪表接线
a、流量计信号输出线电气连接口规格为：M20 ×1.5

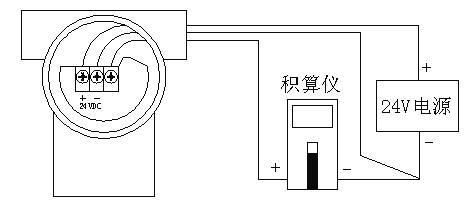

b、４～20mA 电流输出为二线制(图1)
c、脉冲输出为三线制(图2)
图1 图2
供电方式
a、在线液晶显示，不带输出，机内置3.6VDC锂电池；
b、在线液晶显示，带输出，外供电源24VDC。
六、选型
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
注：流量计法兰规格执行GB/T系列标准中规定的相关技术参数，技术条件和类型。亦可按照客户要求加工；
选型示例：
LTG-0100FGCCIDCS含义为：LTG系列电容式靶式流量计，公称通径100mm，连接方式为法兰管道式，介质为气体，法兰公称压力1.6Mpa，温度为常温，4~20mA电流输出，隔爆型，壳体为碳钢，传感器材质为304不锈钢。
七、测量范围选择
标准水流量测量范围表
|
公称口径DN(mm) |
流量计测量范围(m3/h) |
靶径比范围 |
最大压降（kPa） |
|
15 |
0.1～3 |
0.8～0.5 |
75.53 |
|
20 |
0.17～5 |
0.8～0.5 |
55.12 |
|
25 |
0.3～9 |
0.8～0.4 |
34.45 |
|
32 |
0.5～14 |
0.8～0.3 |
24.12 |
|
40 |
1.0～24 |
0.8～0.3 |
17.23 |
|
50 |
1.5～40 |
0.8～0.3 |
6.89 |
|
65 |
2.5～60 |
0.7～0.35 |
5.51 |
|
80 |
3.5～90 |
0.7～0.35 |
4.31 |
|
100 |
5～140 |
0.7～0.3 |
2.76 |
|
125 |
6～200 |
0.7～0.3 |
2.07 |
|
150 |
10～300 |
0.6～0.25 |
1.38 |
|
200 |
18～560 |
0.6～0.25 |
0.89 |
|
250 |
25～800 |
0.5～0.25 |
0.56 |
|
300 |
40～1200 |
0.5～0.2 |
0.35 |
|
350 |
50～1500 |
0.5～0.2 |
0.10 |
|
400 |
65～2000 |
0.5～0.2 |
0.07 |
|
450 |
90～2600 |
0.4～0.2 |
0.06 |
|
500 |
110～3300 |
0.4～0.2 |
0.05 |
|
550 |
140～4100 |
0.35～0.2 |
0.04 |
|
600 |
170～5000 |
0.3～0.15 |
0.03 |
|
700 |
230～6800 |
0.3～0.15 |
0.011 |
|
800 |
300～9000 |
0.3～0.15 |
0.0083 |
|
900 |
370～11000 |
0.3～0.15 |
0.0062 |
|
1000 |
470～14000 |
0.2～0.1 |
0.0055 |
|
1100 |
560～16000 |
0.2～0.1 |
0.0041 |
|
1200 |
670～20000 |
0.2～0.1 |
0.0034 |
|
1300 |
780～23000 |
0.2～0.1 |
0.0028 |
|
1400 |
900～27000 |
0.2～0.1 |
0.0018 |
|
1500 |
1050～31000 |
0.2～0.1 |
0.0016 |
|
1600 |
1200～32500 |
0.2～0.1 |
0.0014 |
|
1700 |
1350～36500 |
0.2～0.1 |
0.0012 |
|
1800 |
1510～40800 |
0.2～0.1 |
0.0011 |
|
1900 |
1680～45500 |
0.2～0.1 |
0.0010 |
|
2000 |
1850～50000 |
0.2～0.1 |
0.0009 |
|
2100 |
1980～55800 |
0.2～0.1 |
0.0008 |
选型计算
LTG电容式靶式流量计的选型需经过计算,把实际流量转换成等量的标准流量,然后再按选型表选择合适口径及型号。计算公式如下：
液体介质:
气体介质:
Q0——标准水的流量(m3/h) QO——标准干空气流量(Nm3/h)
q1——实际液体介质满量程流量(m3/h) Q1——实际气体介质标态满量程流量(m3/h)
ρo——标准状态水的密度 ρN——标准状态干空气密度
ρ——实际介质密度
标准条件指：
标准状态压力：Po=101.325kPa(绝) 标准状态温度：to=20℃
标准状态空气密度：ρ空气= 1.293kg/m3 标准状态水密度: ρ水 =999.8kg/m3
饱和水蒸汽流量测量范围表
|
公称口径
（DN）mm |
测 量 范 围（表 压） t/h | |||||||||
|
0.1MPa |
0.2MPa |
0.3MPa |
0.4MPa |
0.5MPa |
0.6MPa |
0.8MPa |
1.0MPa |
1.5MPa |
2.0MPa | |
|
15 |
0.002~0.02 |
0.003~0.03 |
0.005~0.05 |
0.007~0.07 |
0.008~0.08 |
0.009~0.09 |
0.012~0.12 |
0.015~0.15 |
0.023~0.23 |
0.03~0.3 |
|
20 |
0.003~0.03 |
0.006~0.06 |
0.009~0.09 |
0.012~0.12 |
0.015~0.15 |
0.017~0.17 |
0.022~0.22 |
0.028~0.28 |
0.04~0.4 |
0.055~0.55 |
|
25 |
0.005~0.05 |
0.009~0.09 |
0.014~0.14 |
0.019~0.19 |
0.02~0.2 |
0.027~0.27 |
0.035~0.35 |
0.044~0.44 |
0.065~0.65 |
0.085~0.85 |
|
32 |
0.008~0.08 |
0.016~0.16 |
0.023~0.23 |
0.032~0.32 |
0.036~0.36 |
0.044~0.44 |
0.056~0.56 |
0.072~0.72 |
0.1~1.0 |
0.14~1.4 |
|
40 |
0.012~0.12 |
0.025~0.25 |
0.036~0.36 |
0.045~0.45 |
0.058~0.58 |
0.069~0.69 |
0.09~0.9 |
0.11~1.1 |
0.16~1.6 |
0.22~2.2 |
|
50 |
0.02~0.2 |
0.038~0.38 |
0.057~0.57 |
0.075~0.75 |
0.09~0.9 |
0.1~1.0 |
0.14~1.4 |
0.17~1.7 |
0.26~2.6 |
0.34~3.4 |
|
65 |
0.035~0.35 |
0.065~0.65 |
0.1~1.0 |
0.13~1.3 |
0.15~1.5 |
0.18~1.8 |
0.24~2.4 |
0.29~2.9 |
0.44~4.4 |
0.58~5.8 |
|
80 |
0.05~0.5 |
0.1~1.0 |
0.15~1.5 |
0.18~1.8 |
0.23~2.3 |
0.27~2.7 |
0.36~3.6 |
0.45~4.5 |
0.66~6.6 |
0.88~8.8 |
|
100 |
0.08~0.8 |
0.15~1.5 |
0.23~2.3 |
0.28~2.8 |
0.36~3.6 |
0.42~4.2 |
0.56~5.6 |
0.7~7.0 |
1.0~10 |
1.3~13 |
|
125 |
0.12~1.2 |
0.24~2.4 |
0.35~3.5 |
0.48~4.8 |
0.56~5.6 |
0.68~6.8 |
0.89~8.9 |
1.1~11 |
1.6~16 |
2.1~21 |
|
150 |
0.18~1.8 |
0.35~3.5 |
0.5~5.0 |
0.7~7.0 |
0.82~8.2 |
0.96~9.6 |
1.2~12 |
1.5~15 |
2.3~23 |
3.1~31 |
|
200 |
0.32~3.2 |
0.6~6.0 |
0.9~9.0 |
1.2~12 |
1.4~14 |
1.7~17 |
2.2~22 |
2.8~28 |
4.1~41 |
5.5~55 |
|
250 |
0.5~5.0 |
1.0~10 |
1.4~14 |
1.9~19 |
2.2~22 |
2.7~27 |
3.5~35 |
4.4~44 |
6.5~65 |
8.6~86 |
|
300 |
0.7~7.0 |
1.4~14 |
2.0~20 |
2.5~25 |
3.3~33 |
3.9~39 |
5~50 |
6.2~62 |
9.2~92 |
12~120 |
|
350 |
1.0~10 |
1.9~19 |
2.8~28 |
3.5~35 |
4.4~44 |
5.2~52 |
7~70 |
8.5~85 |
12~120 |
16-160 |
|
400 |
1.3~13 |
2.5~25 |
3.6~36 |
4.7~47 |
5.8~58 |
6.8~68 |
9~90 |
11~110 |
16~160 |
22~220 |
|
450 |
1.6~16 |
3.1~31 |
4.6~46 |
6.0~60 |
7.4~74 |
8.6~86 |
11~110 |
14~140 |
21~210 |
27~270 |
|
500 |
2.0~20 |
3.8~38 |
5.6~56 |
7.0~70 |
9.1~91 |
10~100 |
14~140 |
17~170 |
26~260 |
34~340 |
标准干空气流量测量范围表
|
公 称
口 径
DN（mm） |
测 量 范 围 （表压） Nm3/h | ||||||||
|
0.01MPa |
0. 1MPa |
0.2MPa |
0.3MPa |
0.4MPa |
0.6MPa |
0.8MPa |
1.0MPa |
2.0MPa | |
|
15 |
2~20 |
4~40 |
6~60 |
8~80 |
10~100 |
14~140 |
18~180 |
22~220 |
42~420 |
|
20 |
3~30 |
6~60 |
9~90 |
12~120 |
15~150 |
21~210 |
27~270 |
33~330 |
63~630 |
|
25 |
5~50 |
10~100 |
15~150 |
20~200 |
25~250 |
35~350 |
45~450 |
55~550 |
105~1050 |
|
32 |
8~80 |
16~160 |
24~240 |
32~320 |
40~400 |
56~560 |
72~720 |
88~880 |
168~1680 |
|
40 |
13~130 |
26~260 |
39~390 |
42~420 |
65~650 |
91~910 |
117~1170 |
143~1430 |
273~2730 |
|
50 |
20~200 |
40~400 |
60~600 |
80~800 |
100~1000 |
140~1400 |
180~1800 |
220~2200 |
420~4200 |
|
65 |
35~350 |
70~700 |
105~1050 |
140~1400 |
175~1750 |
245~2450 |
315~3150 |
385~3850 |
735~7350 |
|
80 |
50~500 |
100~1000 |
150~1500 |
200~2000 |
250~2500 |
350~3500 |
450~4500 |
550~5500 |
1050~10500 |
|
100 |
80~800 |
160~1600 |
240~2400 |
320~3200 |
400~4000 |
560~5600 |
720~7200 |
880~8800 |
1680~16800 |
|
125 |
130~1300 |
260~2600 |
390~3900 |
420~4200 |
650~6500 |
910~9100 |
1170~11700 |
1430~14300 |
2730~27300 |
|
150 |
180~1800 |
360~3600 |
540~5400 |
720~7200 |
900~9000 |
1260~12600 |
1620~16200 |
1980~19800 |
3780~37800 |
|
200 |
300~3000 |
600~6000 |
900~9000 |
1200~12000 |
1500~15000 |
2100~21000 |
2700~27000 |
3300~33000 |
6300~63000 |
|
250 |
500~5000 |
1000~10000 |
1500~15000 |
2000~20000 |
2500~25000 |
3500~35000 |
4500~45000 |
5500~55000 |
10500~105000 |
|
300 |
750~7500 |
1500~15000 |
2250~22500 |
3000~30000 |
3750~37500 |
5250~52500 |
6750~67500 |
8250~82500 |
15750~157500 |
|
350 |
1000~10000 |
2000~20000 |
3000~30000 |
4000~40000 |
5000~50000 |
7000~70000 |
9000~90000 |
11000~110000 |
21000~210000 |
|
400 |
1300~13000 |
2600~26000 |
3900~39000 |
4200~42000 |
6500~65000 |
9100~91000 |
11700~117000 |
14300~143000 |
27300~273000 |
|
450 |
1700~17000 |
3400~34000 |
5100~51000 |
6800~68000 |
8500~85000 |
11900~119000 |
15300~153000 |
18700~187000 |
35700~357000 |
|
500 |
2000~20000 |
4000~40000 |
6000~60000 |
8000~80000 |
10000~100000 |
14000~140000 |
18000~180000 |
22000~220000 |
42000~420000 |
|
550 |
2500~25000 |
5000~50000 |
7500~75000 |
10000~100000 |
12500~125000 |
17500~175000 |
22500~225000 |
27500~275000 |
52500~525000 |
|
600 |
3000~30000 |
6000~60000 |
9000~90000 |
12000~120000 |
15000~150000 |
21000~210000 |
25000~250000 |
33000~330000 |
63000~630000 |
|
700 |
4000~40000 |
8000~80000 |
12000~120000 |
16000~160000 |
20000~200000 |
28000~280000 |
36000~360000 |
44000~440000 |
84000~840000 |
|
800 |
5000~50000 |
10000~100000 |
15000~150000 |
20000~200000 |
25000~250000 |
35000~350000 |
45000~450000 |
55000~550000 |
105000~1050000 |
|
900 |
6500~65000 |
13000~130000 |
19500~195000 |
26000~260000 |
32500~325000 |
45500~455000 |
58500~585000 |
71500~715000 |
136500~1365000 |
|
1000 |
8000~80000 |
16000~160000 |
24000~240000 |
32000~320000 |
40000~400000 |
56000~560000 |
72000~720000 |
88000~880000 |
168000~1680000 |
1、法兰管道式
2、夹持式 |
|
a、固定式
注：连接短管及法兰公称直径气体采用DN100mm,液体采用DN50mm,法兰规格采用国标1.6MPa、2.5MPa、4.0MPa,密封面形式RF。
b、在线可拆卸式
4、连接法兰规格
a、法兰规格：公称压力0.6MPa～42.0MPa；
b、法兰尺寸主要采用国家标准GB/T系列，并可采用化工行业标准HG系列、机械行业标准JB/T系列，也可协商提供按照客户要求的法兰。
九、流量计安装
1、安装方式
a、常温型、低温型、高温型流量计视不同工况采用水平、垂直或倒置式安装（以出厂校验单为准）；
b、介质工作温度在+300度以上时，用户应对流量计壳体采取隔热措施防止热辐射损坏表头(表头工作温度为-30至+70度)，同理工作温度-100度以下的介质，也要采取防冻措施；
c、为保证流量计准确计量，要求设置前后直管段；
d、为保证流量计在检查及更换时不影响系统工作，应尽量设置旁通阀（3）及切断阀（1、2）；
e、因工艺需要可采用垂直安装，被测介质流向可由下至上，也可由上至下，但订购时应向供货方说明；
f、流量计口径与相连的管道口径尺寸尽量相同，以减少流动干扰，造成计量误差；
j、流量计壳体必须可靠接地，若无接地条件应向厂方说明。
 |
1、2 、3 分别为前后阀和旁通阀；4 为流量计，L≥10D 和L≥5D分别为前后直管段长度，D为管道公称直径。
2、工作环境
a、大气压：86～l06kPa；
b、周围环境温度：-20℃～+60℃(8℉～l40℉)；
c、周围环境相对湿度：≤95% RH(+25℃)；
